Waarom GD&T essentieel is voor een correcte tolerantie stack-up
Een tolerantie stack-up berekent het cumulatieve effect van maat- en geometrische afwijkingen. De analyse is echter alleen betrouwbaar wanneer de functionele referentieketen correct gedefinieerd is.

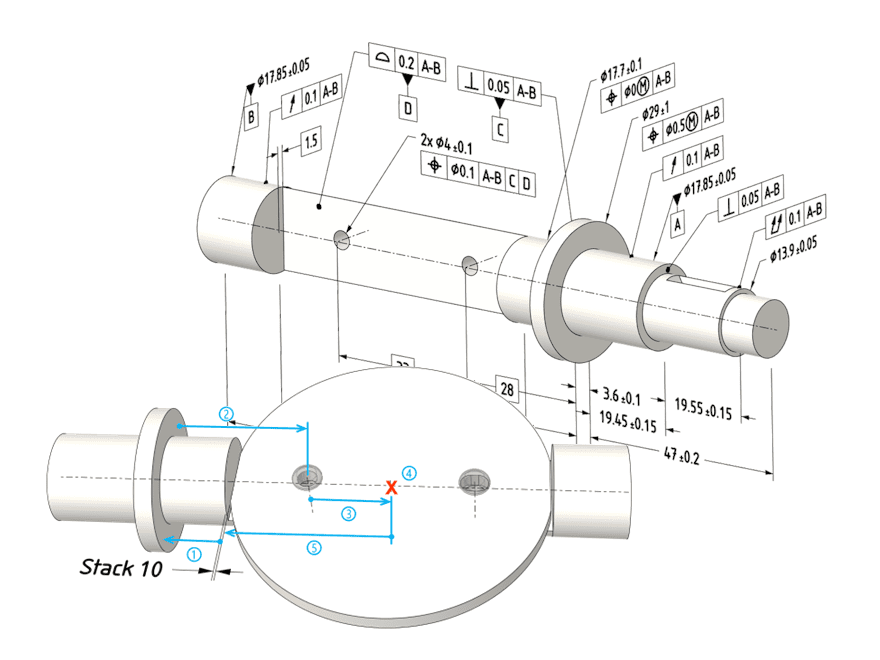

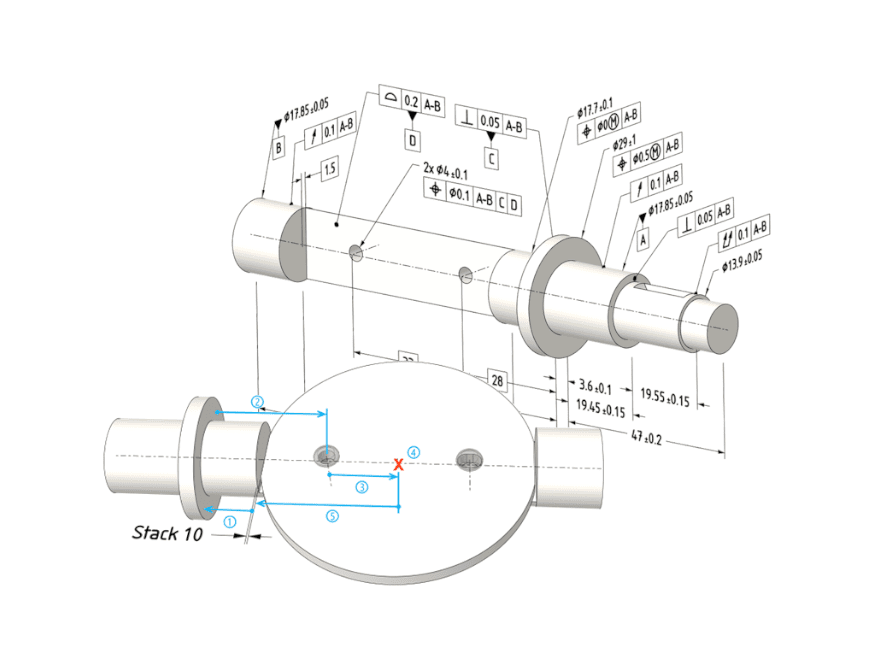

Tijdens een stack-up analyse wordt de functionele keten van het ontwerp duidelijk: waar onderdelen contact maken, welke referenties de assemblage positioneren en waar speling of interferentie kan ontstaan. Dat inzicht bepaalt welke features functioneel zijn en dus gecontroleerd moeten worden.
Op basis van deze functionele relaties kan vervolgens de juiste GD&T worden toegepast. Vorm-, oriëntatie- en positiestoleranties maken expliciet hoe een feature zich moet gedragen ten opzichte van de referenties in het ontwerp. Zonder deze specificaties blijft een tolerantiestudie beperkt tot maattoleranties en wordt een belangrijk deel van de werkelijke variatie niet meegenomen.
In de in-company opleiding Vorm- en Plaatstoleranties leren engineeringteams hoe ze inzichten uit een tolerantiestudie vertalen naar functionele GD&T-specificaties op technische tekeningen.
Heb je nog vragen?
Wil je graag een afspraak maken voor een opleiding, maar heb je nog vragen? Bekijk hier onze veelgestelde vragen.
Zeker, de ISO-normen zijn de afgelopen jaren aanzienlijk uitgebreid, vooral met betrekking tot het meten. Elke klant heeft zijn eigen specifieke toepassingen.
De beste manier om GD&T te begrijpen is door de theorie aan de praktijk te koppelen. Zo krijgen de deelnemers een beter gevoel voor de materie.
De standaard tweedaagse opleiding is intensief, waarbij klanttekeningen als rode draad dienen. Om specifieker te werken, wordt een terugkomdag aanbevolen. Dit geeft deelnemers de tijd om voorbeelden te zoeken en alles te laten bezinken.
