Doel 1D-stackup analyse.
In veel assemblies worden toleranties per onderdeel vastgelegd zonder zicht op het globale effect. De functionele maat ontstaat echter uit een keten van lineaire dimensies. Zonder analyse is het onduidelijk welke toleranties kritisch zijn en waar risico op cumulatie ontstaat.

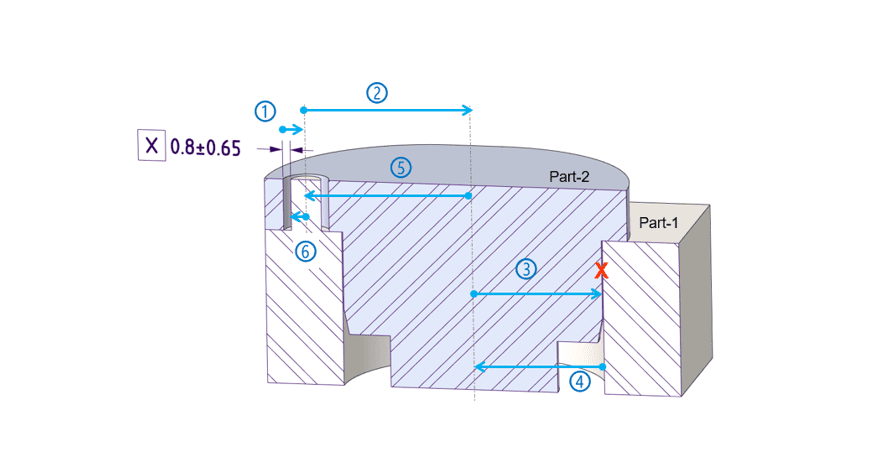

In de opleiding tolerantiestackup werk je met een 1D stackup analyse als eerste, gestructureerde benadering. Je definieert de functionele maat, identificeert de dimensionele keten en modelleert de tolerantiebijdragen per component.

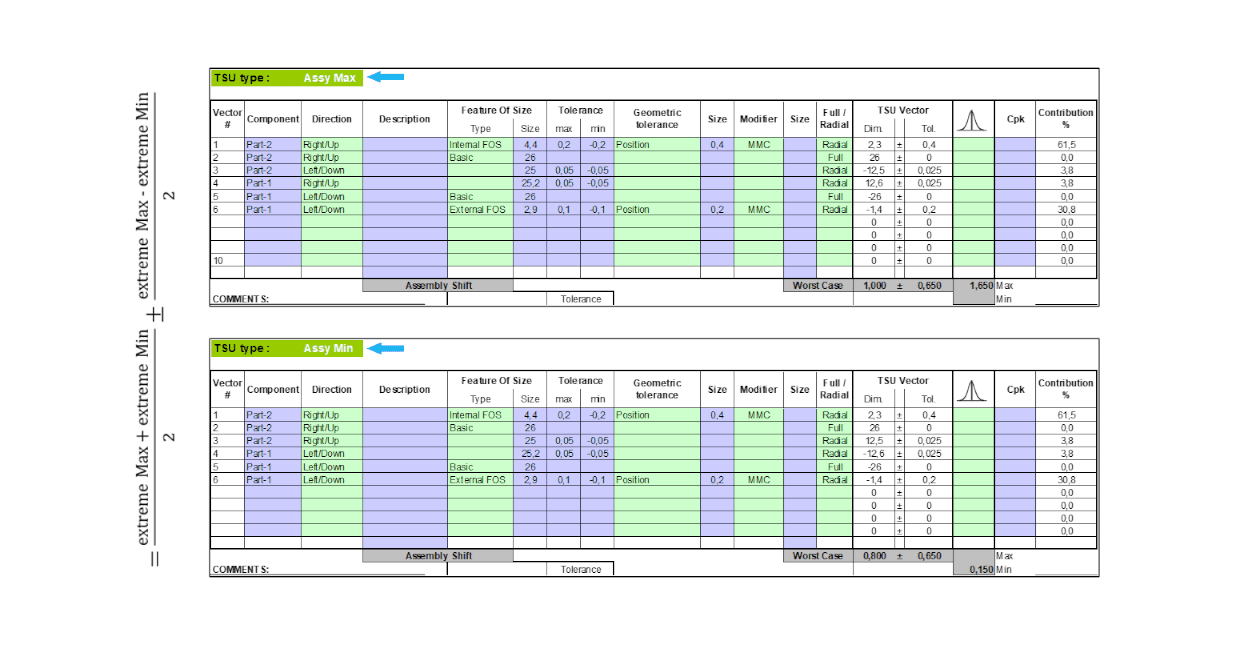

Op basis van van een 1D vectordiagram bepaal je waar toleranties te ruim of te streng zijn, waar uitwisselbaarheid in het gedrang komt en waar vorm- en plaatstoleranties functioneel meer aangewezen zijn dan maatvoering alleen.
Het resultaat is inzicht in de tolerantiegevoeligheid van je ontwerp en een onderbouwde basis om toleranties doelgericht vast te leggen.
