Subtopics opleiding Vorm- en plaatstoleranties
Onze tweedaagse opleiding biedt een diepgaande verkenning van diverse onderwerpen, waarbij theorie direct wordt gekoppeld aan praktijk.
Tijdens deze opleiding komen onder andere de volgende subtopics aan bod.

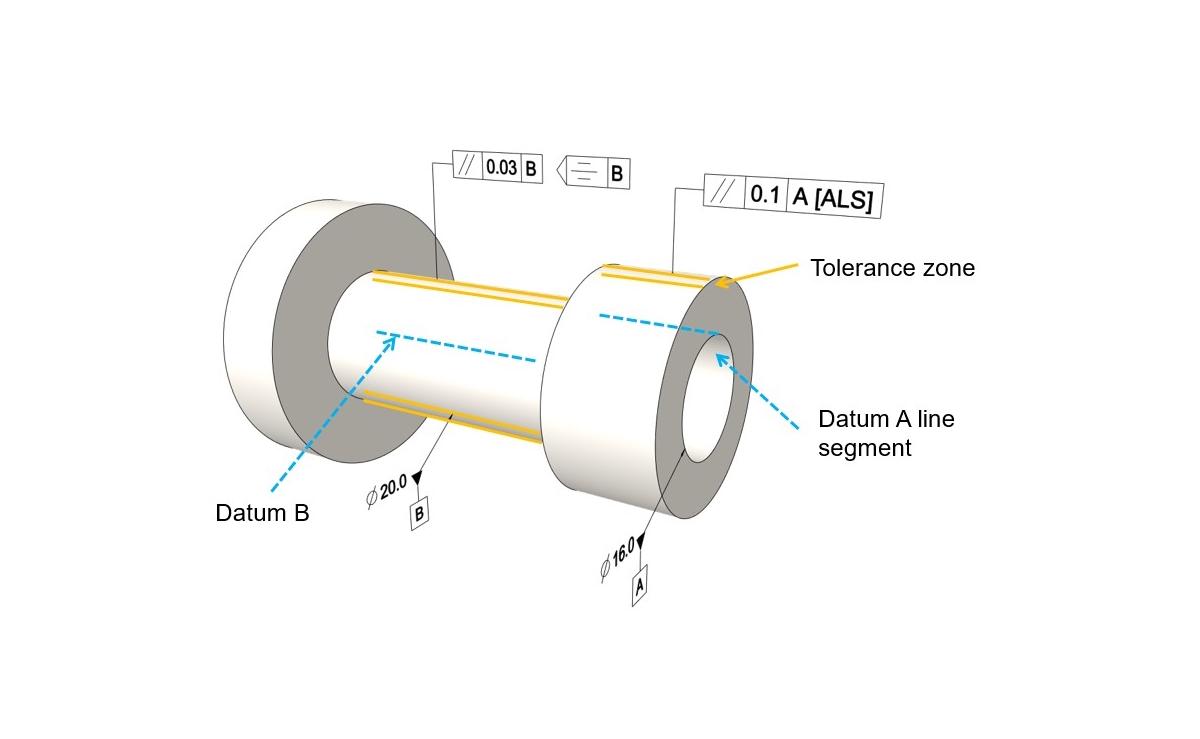

[ALS] modifier
De [ALS]-modifier op referenties maakt het mogelijk om een lijnsegment eenduidig als referentie te bepalen. Deze toepassing wordt vooral gebruikt als alternatieve methode voor het tolereren van cilindriciteit bij grotere diameters. De [ALS]-modifier vervalt bij parallelliteit met de Intersection Plane Indicator om de evenwijdigheid tussen lijnsegmenten te bepalen. In combinatie met rondheid biedt dit dus ook controle over de cilindriciteit.

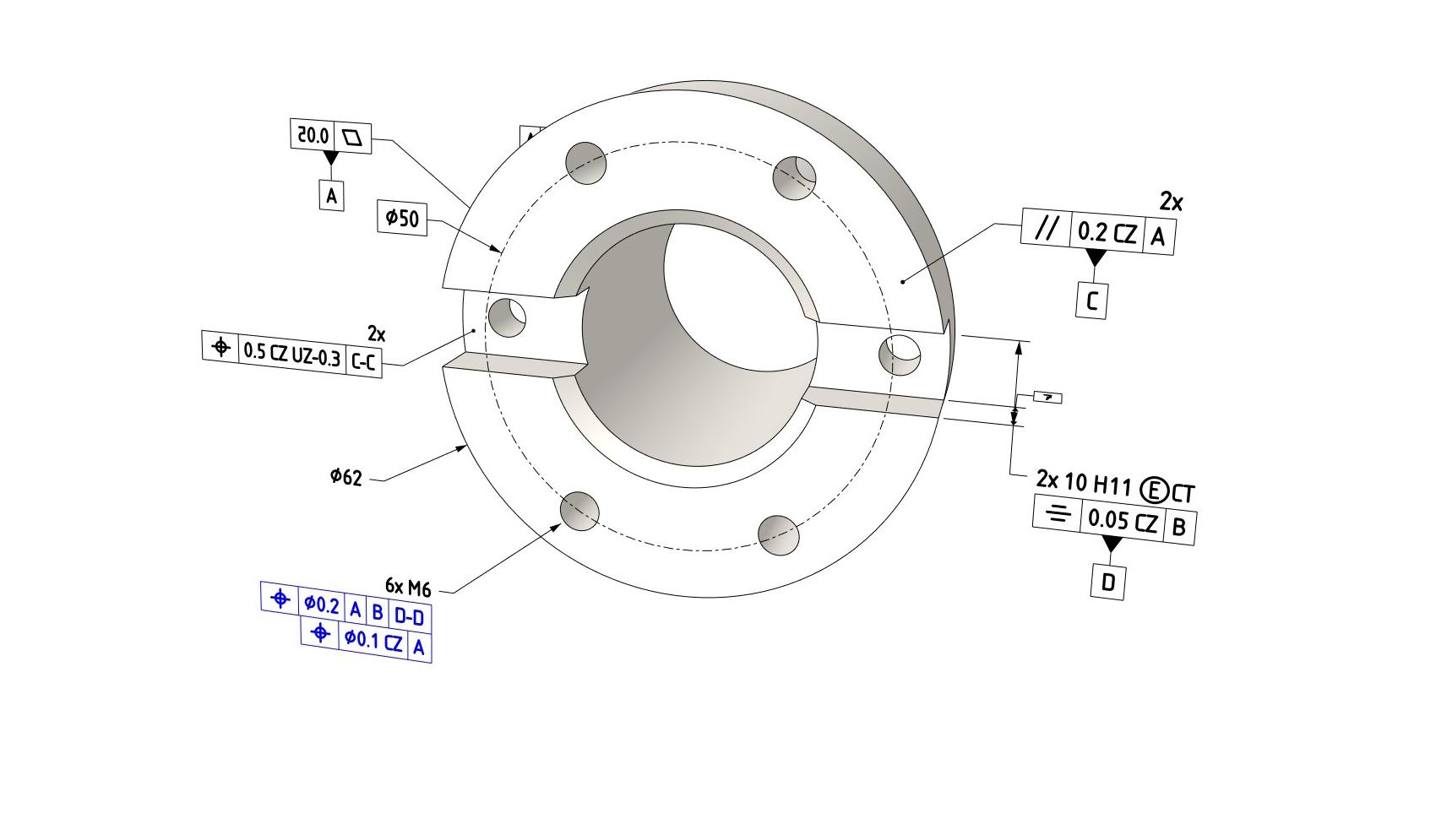

Patroon tolerantie
In dit voorbeeld, een plaatszuiverheid op dit patroon bepaalt drie functies: de oriëntatie ten opzichte van referentie A, de positie van het patroon ten opzichte van referentie B en de oriëntatie van het patroon ten opzichte van referentie D. Bijkomend wordt ook de onderlinge afstand tussen de gaten bepaald.
Met die tweede plaatszuiverheid wordt de oriëntatie van de zes gaten ten opzichte van referentie A en de onderlinge afstand verfijnd.

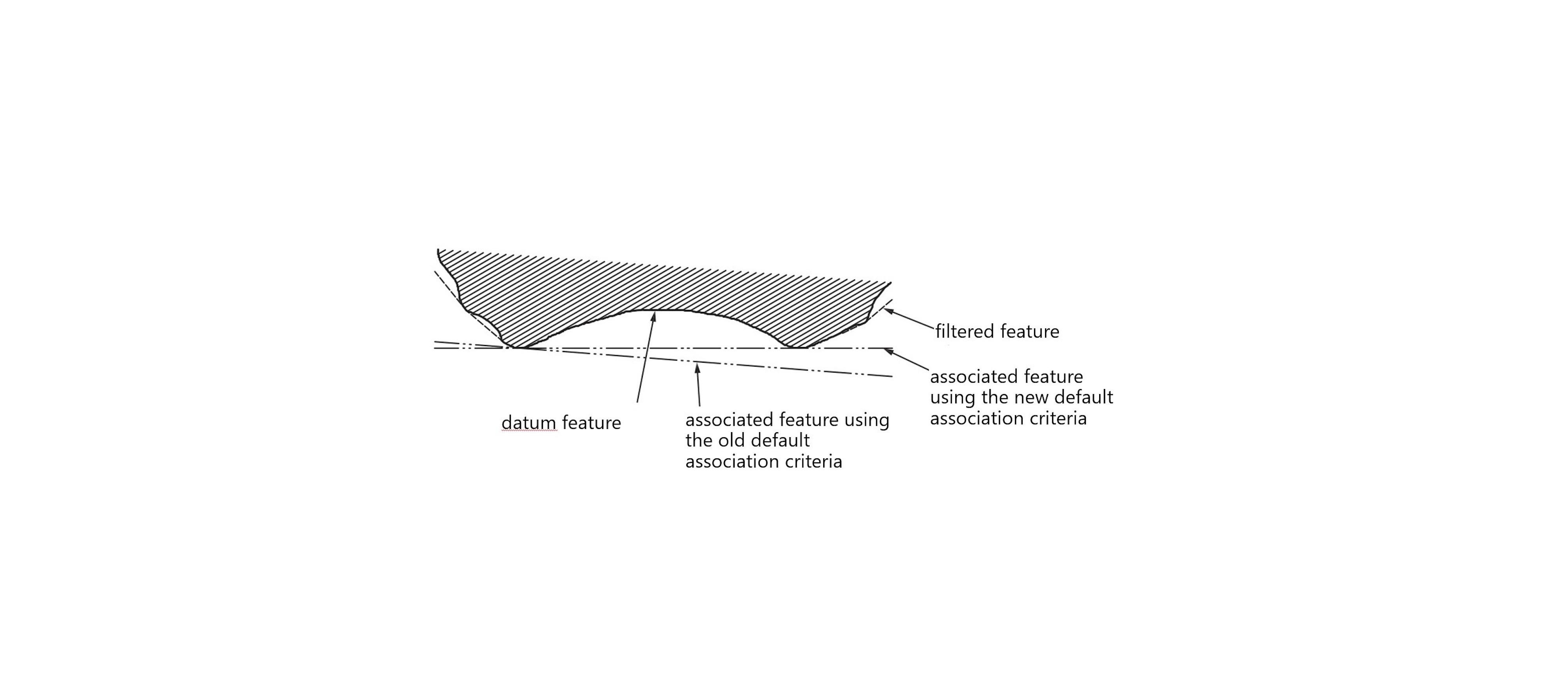

Nieuwe default referentie associatiecriterium
Om de variatie als gevolg van de grenseffecten van een referentie feature te verminderen, om een enkele referentie vast te stellen, is het associatiecriterium in de nieuwe ISO 5459-2024 gewijzigd van minimax met externe materiaalbeperking naar least squares met externe materiaalbeperking.
Maak kennis met BV Design
Bart Vos richtte in 2002 BV Design op. Dankzij zijn ruime ervaring als technisch tekenaar kan hij jouw werknemers in dit vakgebied coachen en begeleiden. BV Design maakt deel uit van een multidisciplinair netwerk van freelancers, waardoor een brede waaier aan ervaring kan worden aangeboden.
Elke opdracht telt en Bart Vos heeft voortdurend de drive om zijn klanten tevreden te stellen. Daarom blijft hij zich bijscholen en verbeteren om zo zijn klanten een optimale dienstverlening te kunnen bieden.
Bart Vos is een gedreven en ervaren technisch tekenaar die zijn klanten graag helpt om hun projecten tot een goed einde te brengen.
-
Opleidingen op maat
Elke opleiding kan worden aangepast aan de specifieke behoeften en vereisten van je bedrijf, om je zo optimaal mogelijk van dienst te zijn.
-
Rendement
We streven naar maximale output door een transparante aanpak en screening.
-
Ervaring vanuit de praktijk
Dankzij een jarenlange ervaring als freelance CAD-designer heeft BV Design de nodige praktische kennis om zijn vakgebied te delen met je bedrijf en werknemers.
Wat zeggen onze klanten?
Partnerbedrijven
Onze klantgerichte aanpak wordt versterkt door onze samenwerking met bedrijven, wat resulteert in naadloze en verbeterde dienstverlening.
Heb je nog vragen?
Wil je graag een afspraak maken voor een opleiding, maar heb je nog vragen? Bekijk hier onze veelgestelde vragen.
Zeker, de ISO-normen zijn de afgelopen jaren aanzienlijk uitgebreid, vooral met betrekking tot het meten. Elke klant heeft zijn eigen specifieke toepassingen.
De beste manier om GD&T te begrijpen is door de theorie aan de praktijk te koppelen. Zo krijgen de deelnemers een beter gevoel voor de materie.
De standaard tweedaagse opleiding is intensief, waarbij klanttekeningen als rode draad dienen. Om specifieker te werken, wordt een terugkomdag aanbevolen. Dit geeft deelnemers de tijd om voorbeelden te zoeken en alles te laten bezinken.
